5.解决的方法：

　　为消除快切误动，将启动快切的启动信号波长设置为2 ms，这样，只有在采样点连续采样到整2个启动脉冲波，才启动快切，以消除快切误动。从故障录波看，从启动快切，到快切完成所需时间为74 ms，快切时的电压波动只影响不到20 ms.将启动波长设置为2 ms，不会影响快切效果。事实证明，在以后的快切投运中，快切装置工作正常，效果良好。

　　6.结论：

　　对于用于特定的保护启动信号，需采取一些措施以防止保护误动：

　　（1）如国电缆过长，可以用双绞线的屏蔽电缆。

　　（2）在进保护的端子排上加装滤波装置（平行于电缆的电容电阻回路，以滤掉短脉冲波，将脉冲的幅值降至启动的门槛电压以下。

　　（3）如装置门槛电压可以设置的话，将启动保护的门槛电压提高。

　　附图：

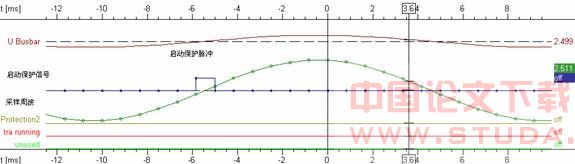

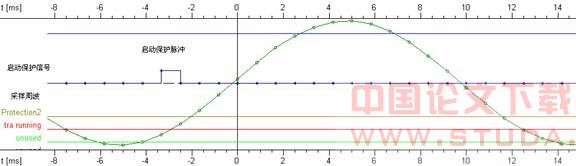

　　5.18及5.20快切误动启动信号波形分析图

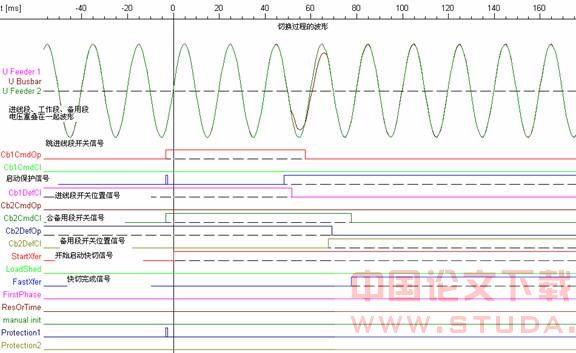

　　5.18误动波形录波图

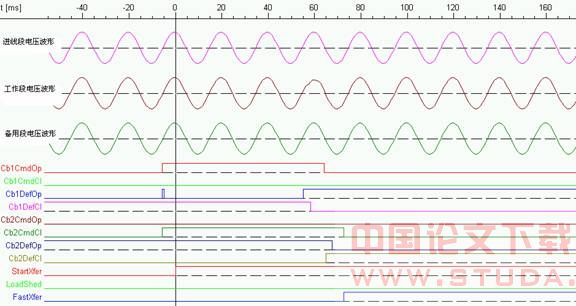

　　5.20误动波形录波图
